A ZWO tem um conjunto de equipamentos para a obtenção de imagens feitas usando filtros, que podem ser ou não fotométricos
Aqui vemos como eles devem ser montados juntos.

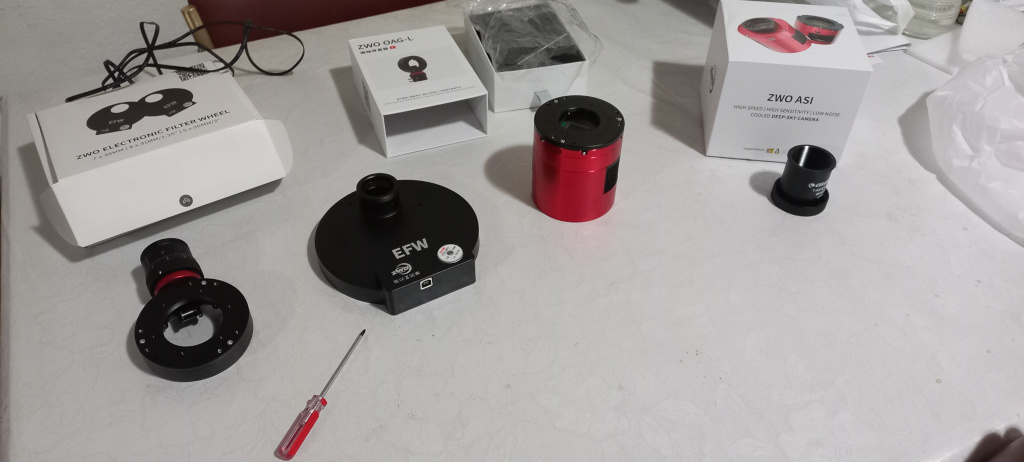

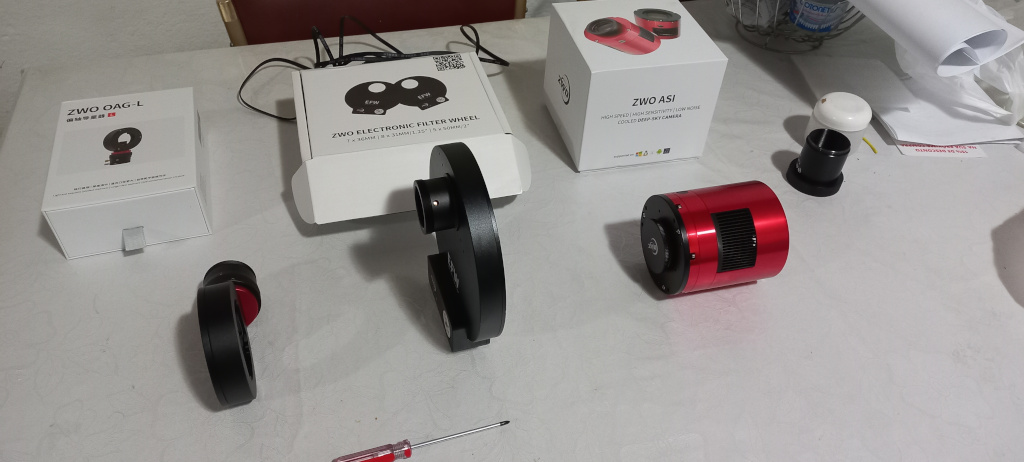

1) Câmera ASI + Roda de Filtros + Off Axis Guide
2) A ordem de montura dos equipamentos é Telescópio -> adaptador T 2"-M48 -> OAG-L -> Roda de filtros -> Câmera
Não sei os schmidt-cassegrain da Meade, mas os da Celestron vem com um adaptador T de 2"-M42 (à direta na foto), que para o sensor desta câmera é pequeno.
Estes 3 equipamentos são esperados serem montados juntos um ao outro, isto é, sem adaptadores entre eles.

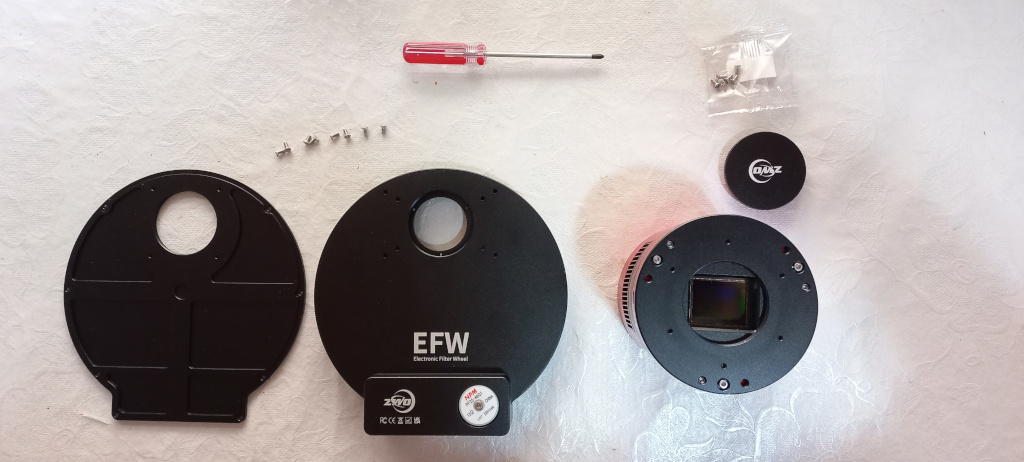

3) Vamos iniicalmente abrir da roda de filtros. são 8 parafusos que prendem a lateral ao corpo.

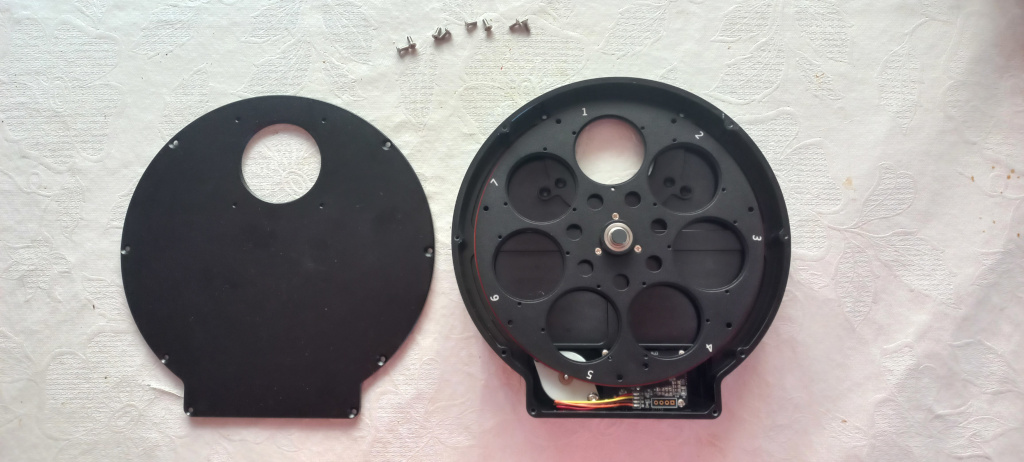

4) O lado da roda que será unida à câmera é a que tem o motor e eletrônica.

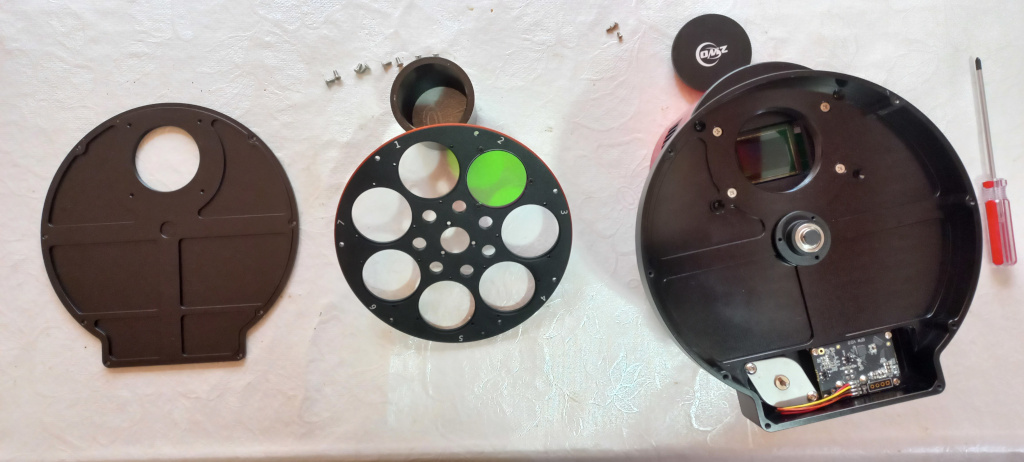

5) É necessário também retirar o carrousel de filtros, que é preso por 3 minúsculos parafusos.

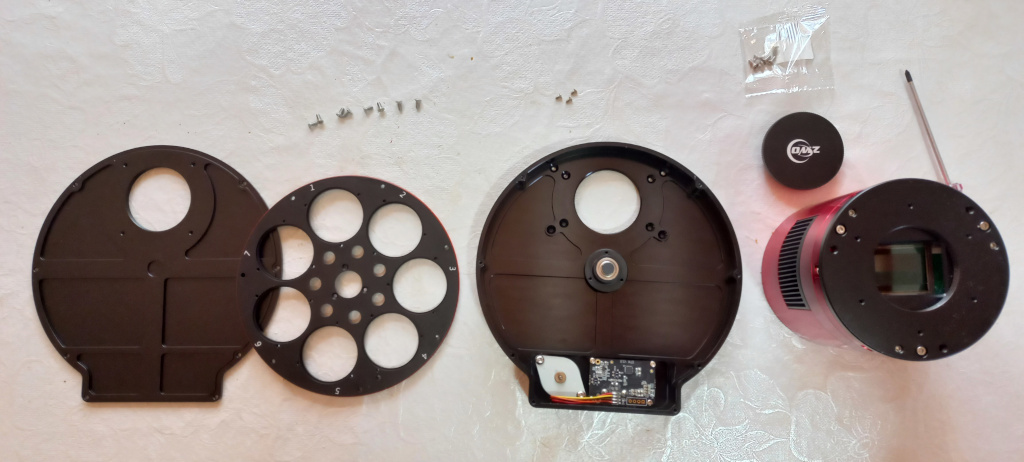

6) Junto com a roda de filtros são enviados vários parafusos (não da embalajem que tem muitos, que são para fixar os filtros no carrousel). Serão necessários 4 deles para aparafusar a base da roda de fitlros no corpo da câmera.
7) Como agora vamos fechar a roda de filtros e depois unir o OAG-l a ela, este é o momento de colocar os filtros no carrousel. No meu caso a roda de filtros é para filtros não montados (sem rosca) de 36mm (o mínimo aceitável para o sensor APS-C da câmera. Com a roda vem uns 20 e tantos parafusos específicos para prender os filtros, São 3 para cada filtro.

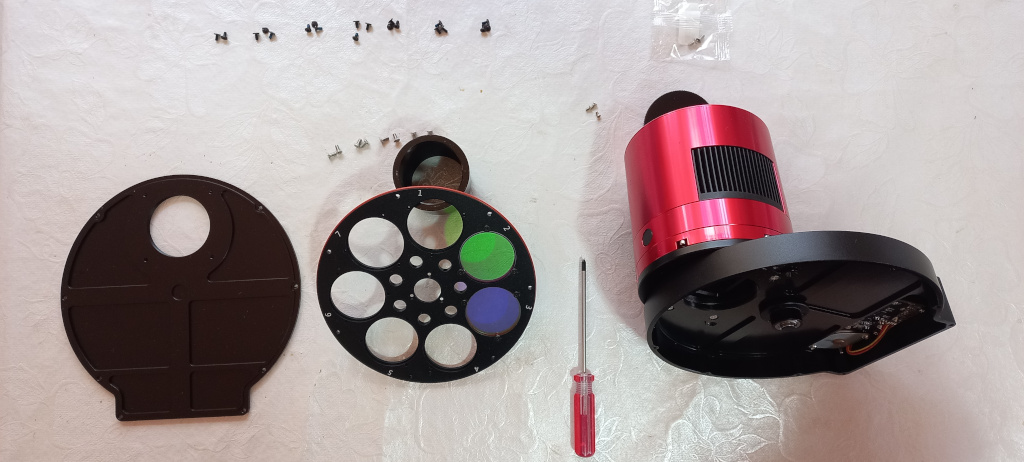

8) Neste momento eu tenho apenas 2 filtros, então coloquei os dois.
9) Agora e montar de volta o carrousel.
10) Na tampa da roda de filtros vamos aparafusar o OAG-L. Já podemos fechar a roda de filtros.
11) Para unir o OAG-L é preciso retirar o anel de trás dele. São 3 parafusos, nas posições indicadas na foto (eles estão em frente a elas).
Isto é necessário porque com ela não conseguiremos acessar os parafusos que temos de colocar para prender o OAG-L à roda de filtros.
12)
13) A chave allen que vem com o OAG-L e a Roda de Filtros são do mesmo tamanho e, infelizmente, incompatíveis com os parafusos usados nesta etapa. Felizmente eu tinha um jogo destas chaves e a menor delas funcionou.
15) Agora é fechar o OAG-L.

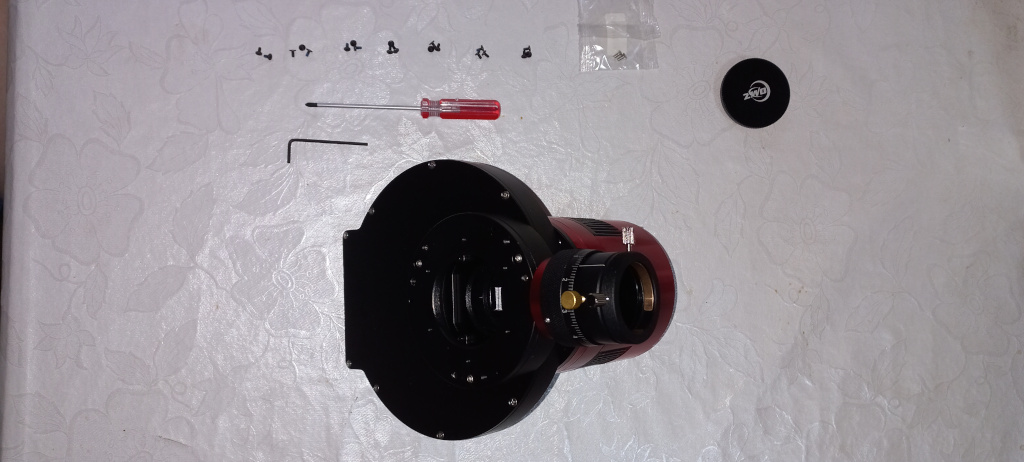

Os parafusos na foto são os para serem utilizados para fixar os filtros. Como tenho apenas 2 filtros usei somente 6 deles.

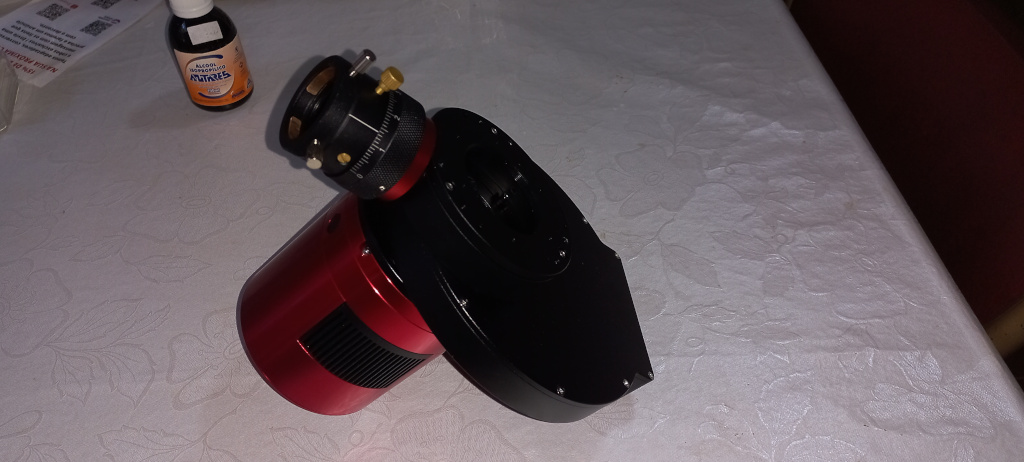

16) Equipamentos unidos. Agora é usar o adaptador T2 de 2"-M48.
